Case Study: Lijmen een volwaardig alternatief voor lassen in waterspelattractie.

De uitdaging

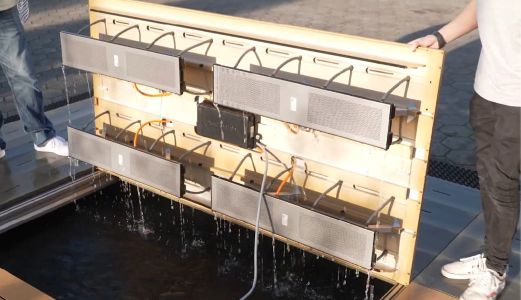

De PlayFountain is opgebouwd uit verschillende modulaire segmenten. De basis van de vloer is een aluminium extrusieprofiel. De segmenten worden door middel van een mechanische klikverbinding met elkaar verbonden. Een klikverbinding alleen is niet voldoende vanwege de toleranties op het aluminium en omdat er een mechanisch solide verbinding gemaakt moet worden. PlayFountain zocht dan ook een secundaire methode om de delen te verbinden complementair aan de klikverbinding. Hierbij werden verschillende verbindingsmethoden onder de loep genomen waaronder lassen en lijmen.

Lassen bleek om meerdere redenen geen optie. Technisch gezien zouden de aluminium delen door de warmte toevoer bij het lasproces kromtrekken. Bij lassen kunnen de profielen tevens niet van te voren voorzien worden van een anti-slip coating omdat deze dan wegbrandt. Na het lassen is de coating niet meer machinaal en rendabel aan te brengen doordat het samengestelde oppervlak te groot is. Het alternatief was om de losse profielen stuk voor stuk machinaal te coaten en vervolgens aan elkaar te verlijmen tot een vloerdeel.  Ook bleek het samenstellen van de vloer minder bewerkelijk bij lijmen. Er werd dus de logische beslissing genomen om te gaan lijmen in deze applicatie.


De PlayFountain is een waterspelattractie. Tijdens het spel rennen de mensen over de vloer wat trillingen en schokken op de vloer teweeg brengt. Omdat de systemen modulair zijn en diverse malen worden opgebouwd, afgebroken en vervoerd, moest de lijmverbinding ook “een stootje” kunnen hebben.

De zoektocht was dus naar een sterke, slagvaste en schokbestendige lijm met een lange levensduur. Omdat het een buiten-applicatie betreft moest de lijm bestand zijn tegen temperatuurschommelingen alsook waterbestendig zijn. Het doel was om gecoat aluminium op aluminium op een structurele duurzame manier te verbinden door middel van een relatief eenvoudig handmatig lijmproces. Met dit eisenpakket ging de productspecialist lijmen van Mavom aan de slag.


De oplossing

De oplossing die uiteindelijk werd voorgesteld was een methylmethacrylaat (MMA) lijm van Plexus. De Plexus MA8110 is een lijm met een 1:1 mengverhouding en ontwikkeld om metalen structureel te kunnen verbinden. De minimale voorbehandeling bestaat uit het oppervlak van de te verlijmen onderdelen te reinigen met IPA. Na reinigen kan de lijm direct worden aangebracht. Bijkomend voordeel is dat de lijm binnen 35 - 50 minuten al voldoende uitgehard is zodat een volgende stap in het assemblage proces kan plaatsvinden.



De resultaten

PlayFountain kan met behulp van de MMA technologie relatief gemakkelijk een duurzame en betrouwbare lijmverbinding op het gecoate aluminium realiseren. De destructieve trekproeven die wij na versnelde veroudering hebben uitgevoerd hebben dit onomstotelijk aangetoond.
Met behulp van de MMA lijmen biedt Mavom een volwaardig alternatief voor lassen en helpen wij mee een veilige waterspelattraktie te bouwen.



Case study Geerts reinigen

“Door de betreffende lijmoplossing hebben wij de ontwikkeling van onze volledig lichtgewicht aluminium vloerdelen kunnen doorzetten. Mede doordat dit de relatief hoge kosten voor aluminiumlassen en het coaten van grote oppervlakten overbodig maakte.”

Quote by: Guido Molenaar- Product Development Specialist bij PlayFountian b.v.

Productinformatie

De kenmerken waarop Plexus MA8110 is geselecteerd voor deze toepassing:

  • Snel
  • Slagvast
  • Sterk
  • Weinig voorbehandeling nodig
  • Een tijdbesparende oplossing
  • Duurzaam


Plexus MMA lijmen zijn zeer geschikt voor het verlijmen van metalen en kunststoffen en het verbinden van ongelijksoortige materialen. Dit type lijm heeft zich inmiddels bewezen in diverse uiteenlopende toepassingen, waaronder de transportsector.
